リング形状名:リング
使用用途:カバーリング・キャップ結合部品
加工実績:チタン・SUS
実績板厚:0.4t~1.5t程度
実績径:φ80~φ400程度
実績全長:L13~30程度

 カールパイプ形状名:端末加工(カール)
使用用途:テールカッター
加工実績:チタン・SUS・SPCC
実績板厚:0.5t~1.2t程度

 スラッシュパイプ形状名:スラッシュカット
使用用途:テールカッター・排気ダクト・直接手を触れる部分
加工実績:チタン・SUS・SPCC
実績板厚:0.5t~2.0t程度

 拡管・縮管パイプ形状名:縮管・拡管
使用用途:接合部分・排気抵抗・組立性向上
加工実績:チタン・SUS・SPCC
実績板厚:0.5t~2.0t程度
※チタン拡管率φ36.1→φ43.0
※SUS拡縮管率約25%(更に縮管はヘラ絞りを併用)

 発色パイプ形状名:発色
使用用途:アフターパーツ
加工実績のある材質:チタン
実績板厚:0.5t~1.2t
※主に自動二輪用マフラーでの表面処理加工
※板厚については別途相談



※⚠量産対応しておりません⚠

形状名:円盤プレート
使用用途:底板、蓋、配管穴隠し、パイプ内の仕切り
加工実績:SUS304、SPCC
実績板厚:0.8t~1.5t程度(0.8未満はバリ要相談)
実績径: φ68、φ77.5、φ197.5、外径75φ-内側に3か所に25φ

【注意事項】
ターレットパンチプレスを使用し、ニブリング加工にて製作するため、バリが出ます。
ステンレス材は、板厚×2が適正ピッチとなり、その間隔でギザギザとした断面とバリ(0.1mm程度、径での計測で0.2mm程度)が発生しますのでご了承ください。
なお、バリ取り処理も込みでご依頼いただく場合は手作業となるため、精度は保証できません。金型の都合により、最小径サイズは外径24φ程度になります。
※ターレットパンチプレスの打ち抜きスラグをプレートとする場合、バリが出ません。
希望する径サイズの所有金型があるか、お気軽にお問い合わせください。(https://www.harasawa-m.com/product-info/list2/sizelist/
円盤プレート内に任意の径や位置で穴あけ加工をすることも可能です。


※お見積り依頼のFAX(PDF)をダウンロードするにはこちらをクリックしてください。

【使用例】

FD3S用ワンオフフルチタンマフラー(オートサロン向け)
▲ワンオフ フルチタンマフラー

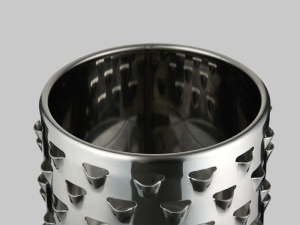

エンボス・凹凸パイプ
▲エンボス・凹凸
パイプ
スラッシュカットパイプ
▲スラッシュカット+
インナー組付けパイプ

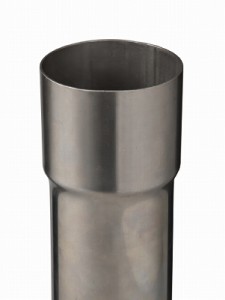

拡管パイプ 拡管(溶接)パイプ
▲拡管(フレア)パイプ
縮管(溶接)パイプ 縮管パイプ
▲縮管(ドロー、絞り)パイプ
リング
▲リング1
リング2
▲リング2
